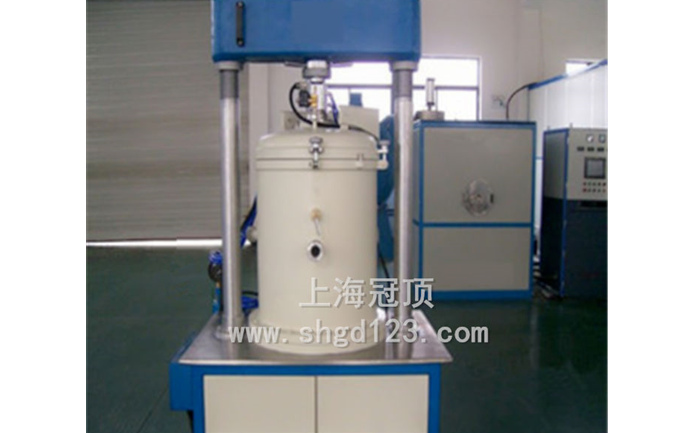

立式真空熱壓電爐
由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。
本電爐為立式結構，采用雙層水夾層結構，內、外壁及法蘭均為304不銹鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。由油擴散泵、羅茨泵、機械泵配電磁壓差閥(防止因突然停電、機械泵油倒灌)充氣閥、放氣閥、真空蝶閥、真空壓力表(±Pa)波紋管、真空管路和支架等組成。
采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺(測距精度0.02mm)、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 |
